CM4216? 16通道多用途5B隔離信號調理箱 |
|

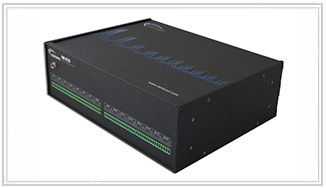

產品名稱：16通道多用途5B隔離信號調理箱 |
|
產品描述： CM4216? 多功能信號調理箱可內置16個不同型號的5B隔離信號調理模塊,直接接入各種傳感器信號(熱電偶、熱電阻、應變、電壓、電流、頻率等)，將其調理成標準電壓/電流信號,提供給后續的數據采集器或其他儀器.
5B系列是專為數據采集設計的高性能模塊化隔離調理產品,可應用于微機程控測量系統、標準數據采集系統、可編程控制器、模擬記錄儀及專用控制系統.5B模塊具有高性能、抗干擾等優點,1500Vrms高隔離,±0.05%精度,非常適合便攜測試系統或其他空間受限的應用場合. |
|
 |
性能指標： |
- ? 信號輸入：可內置16個5B隔離信號調理模塊
-
- ? 信號類型：可直接接入多種傳感器信號(電壓、電流、TC、RTD、應變、頻率等),取決于所用模塊
- ? 信號輸出: 0～+5V、±5V、0～+10V、±10V、0～20mA、4～20mA、±20mA、0～1mA等，取決于所用5B模塊
- ? 配置靈活：同一調理箱內可混插不同型號的5B模塊,每個通道都可選擇不同的信號類型
- ? 信號調理功能：隔離保護、濾波放大、共模抑制、工頻抑制、傳感器供電、冷端補償、線性補償等.詳見5B模塊選型表
- ? 高隔離性能：
-輸入電源 - 數據采集系統：500VDC
-信號輸入 - 數據采集系統：1500VDC
-輸入通道 - 輸入通道：500VDC
- ? 信號連接：
-接入:螺絲端子,可選冷端補償
-接出:D型37芯端子
- ? 供電方式：AC220V供電;12V直接電源(如汽車電瓶)供電;可選用可充電電池模塊供電
- ? 使用環境：-40～85°C（工作溫度）、-40～85°C（貯存溫度）
- ? 外形尺寸：280mm×220mm×88mm
- ? 重量: 1.7kg(不包含模塊)
|
訂貨信息： |
型號 |
描述 |
| CM4216™ |
16通道5B隔離信號調理箱,螺絲端子輸入,D型37芯端子輸出 |
|
相關產品： |
| 隔離信號調理模塊 |
| ? SCM5B隔離信號調理模塊 |
|
|
|
|
|
| CM1032 |
32通道模擬信號擴展卡,程控增益 |
| CM1932 |
32通道模擬信號擴展模塊,程控增益.標準19'上架安裝 |
| CM3100 |
8通道智能應變調理測試儀 |
| CM3501 |
單通道振動信號調理模塊,為加速度傳感器提供恒流源,信號輸出4~20mA |
| CM3502 |
單通道恒流源模塊,為加速度傳感器提供電源和隔直 |
| CM3503 |
3通道加速度傳感器模塊,為加速度傳感器提供電源和隔直 |
| CM3504 |
4通道動態信號調理模塊,帶有抗混疊濾波和恒流源輸出 |
| CM3508D |
8通道加速度信號調理模塊,,帶有5階低通濾波器和恒流源輸出 |
| CM3508LC |
8通道動態信號調理模塊,帶有2階低通濾波器和恒流源輸出 |
| CM3601 |
單通道應變信號調理模塊,帶有供電和可充電電池 |
| CM3608 |
8通道動態應變信號調理模塊,全程控,高精度,可選同步采保 |
| CM3616 |
16通道動態應變信號調理模塊,全程控 |
| CM4016D |
16通道全程控動態信號調理模塊,有5階低通濾波器和恒流源輸出 |
| CM4016LC |
16通道加速度信號調理模塊,提供恒流源,增益和濾波頻率可選 |
| CM4030 |
16通道測電流/電壓擴展模塊,程控增益 |
| CM4032 |
16/32通道程控增益擴展箱,適用于便攜式測試系統,BNC輸入 |
| CM4064 |
64通道模擬信號擴展箱,BNC輸入 |
| CM4108 |
8通道/16通道熱電阻(RTD) 溫度信號調理模塊,專用型 |
| CM4116 |
8通道/16通道熱電阻(RTD) 溫度信號調理模塊,通用型 |
| CM4204 |
4通道高精度程控放大信號調理卡 |
| CM4216 |
16通道多用途隔離信號調理箱,可內置16個5B隔離信號調理模塊,螺絲端子輸入 |
| CM4218 |
16通道多用途隔離信號調理箱,可內置16個8B隔離信號調理模塊,螺絲端子輸入 |
| CM4302 |
4通道頻率-電壓轉換器,頻率范圍:500Hz - 100kHz |
| CM4504 |
4通道高性能程控濾波調理卡 |
| CM5BP/CM8BP |
5B隔離模塊、8B隔離模塊安裝載板、安裝箱 |
| BNC8 |
8通道BNC端子箱 |
| BNC16 |
16通道BNC端子箱 |
|
|
